实验目的
（1）配置一个简单的网络，进一步熟悉网络层协议（RIP、OSPF）；
（2）理解并掌握运输层相关协议（UDP、TCP）的工作原理；
（3）理解并掌握网络层与运输层相关协议关系（如ICMP在运输层的实践应用）；
（4）使用PacketTracer仿真模拟使用UDP用户数据报相关的应用进程协议；
实验步骤
（1）前提准备

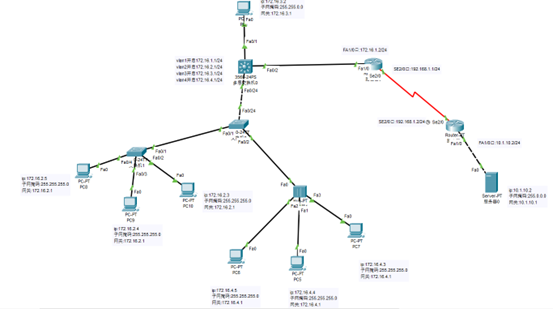

在Cisco Packet Tracer软件中新建文件，根据实验二对设备进行拓扑 。
附加修改局域网内的电子掩码
1、 附加修改局域网内的电子掩码。在实验二中配置电子掩码是继承上一步的原PC机，将PC机5-10的电子掩码同一设置为255.255.0.0，而原PC机换为集线器和交换机后电子掩码应该需要更变成255.255.255.0实现对不同VLAN网段的划分
添加服务器
2、 添加服务器。虽然前面搭建的服务器可以同时作为DNS服务器和web服务器，但是不符合现实中的服务器分布情况，为了更好的模拟现实中的服务器分布情况，我们增加一台web服务器以及一台DNS服务器
1） 添加额外web服务器

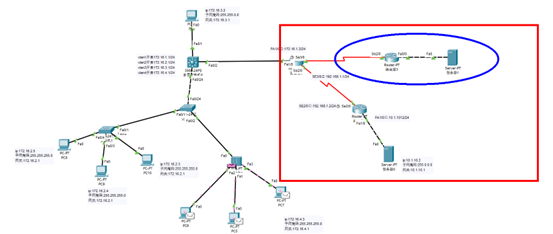

在出口路由器处（在外环境中，即红框部分）添加一台服务器以及一个路由器，如图所示连线
路由器相连（路由器0的se3/0口与路由器3的se2/0口相连）后，配置路由器0，将路由器0中Se3/0口配置ip为192.168.2.1，并添加192.168.2.0到RIP表中。
同时在路由器3中Se2/0口中，配置ip地址为192.168.2.2，同时添加192.168.2.0到RIP表中。
在路由器与服务器连接部分，配置路由器3中Fa0/0口ip地址为11.1.11.1，电子掩码为255.255.255.0。并在RIP表中记录11.0.0.0。在服务器中配置ip为11.1.11.2，电子掩码为255.255.255.0，网关:11.1.11.1。

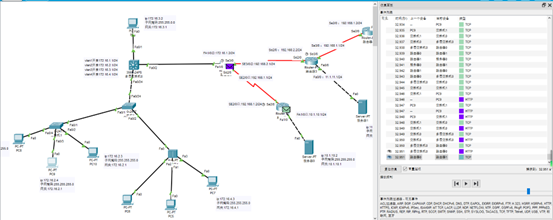

配置完成后如下图所示：

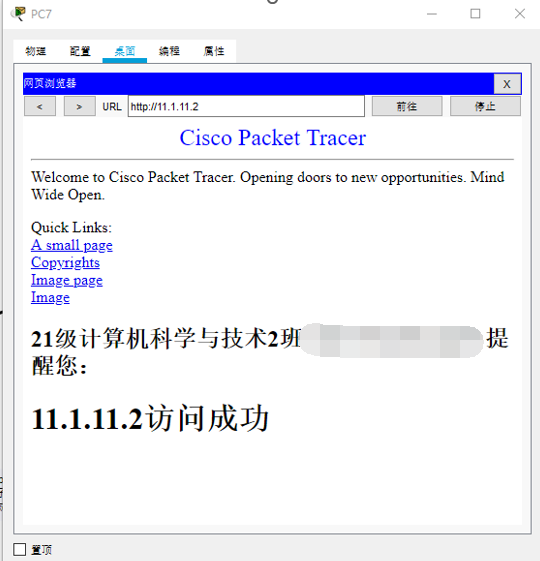

通过PC用户端访问服务器1的ip地址11.1.11.2后可以访问到服务器
2） 添加DNS服务器
如图添加路由器和服务器
同上述添加web服务器的步骤一致，将路由器3与路由器4间的网段设置为192.168.1.1，并在两个路由器中添加192.168.1.0到RIP表中。设置服务器2的ip为42.21.51.2，路由器的Fa0/0口ip42.21.51.1，并将42.0.0.0添加到RIP表中.
使用PC机ping 42.21.51.2能够ping通，代表PC机到DNS服务器之间为通路
开启DNS服务器功能，并添加记录，将weijie.com解析到10.1.10.2

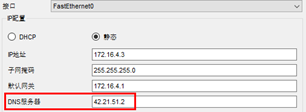

将所有PC机的DNS服务器地址改为42.21.51.2
（2）协议分析

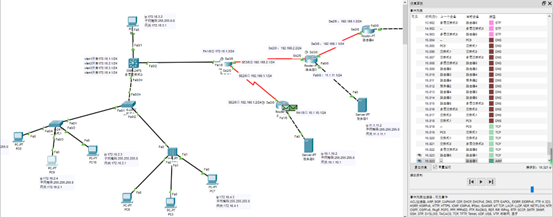

在任意PC客户端中的浏览器地址栏输入记录的域名如weijie.com,观察各个协议的运行方式
(1) 首先先发送DNS协议包时需要ARP查询，一步步确认目的是否可以送达。在DNS协议包送给DNS服务器过程中由于有些路由器是第一次连接DNS服务器，需要丢弃DNS包后再对目的ip（DNS服务器ip）进行ARP记录
(2) 等待片刻后源ip主机（PC客户端）会再次发送DNS包给DNS服务器，DNS服务器收到DNS请求包后返回域名记录的IP发给请求主机，下图为DNS请求包和DNS答应包的部分片段，请求片段包含域名weijie.com，而答应包不仅包含域名还包含了域名对应的ip记录(10.1.10.2)
(3) 此时源主机得到WEB服务器的ip地址，并对ip地址发送TCP包，在TCP协议包送给WEB服务器过程中由于有些路由器是第一次连接WEB服务器，需要丢弃TCP包后再对目的ip（WEB服务器ip）进行ARP记录
(4) 等待片刻后，由于没有收到TCP的返回，源主机认定包丢失，进行重传。当TCP到达WEB主机后，WEB主机返回确认TCP给源主机，源主机收到后再返回最后一条TCP，并跟随HTTP协议包含网页请求头

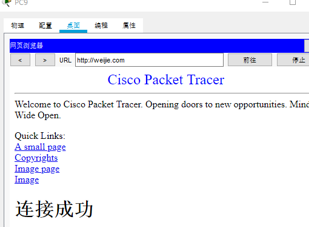

(5) WEB服务器接收到请求头后，进行HTTP答应，返回需要获取的资源给请求主机，请求主机接收后对HTTP进行处理，并呈现在web浏览器中
(6) 收到WEB服务器发来的HTTP后还需要发送TCP包声明已经收到，这时WEB服务器完成等待。若WEB没有收到此TCP包，则判断请求主机没有收到HTTP包（HTTP丢失）会重发HTTP包。
实验分析
UDP协议的特点
无连接： 知道对端的IP和端口号就直接进行传输，不需要建立连接；只是发送数据，具体发送到了没有或者时服务器是否有响应，一概不管。
不可靠： 没有确认机制，没有重传机制:如果因为网络故障该段无法发到对方，UDP协议层也不会给应用层返回任何错误信息;
面向数据报: 不能够灵活的控制读写数据的次数和数量。

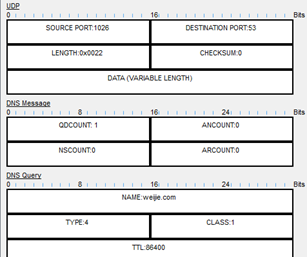

在仿真实验中DNS包就是UDP协议包装，具体包详情如下
TCP协议
TCP全称为 “传输控制协议(Transmission Control Protocol”). 人如其名, 要对数据的传输进行一个详细的控制;

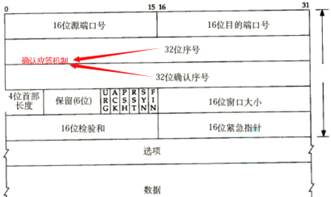

1、TCP协议段格式
6位标志位:
URG: 紧急指针是否有效
ACK: 确认号是否有效，ACK为1表示有确认应答
PSH: 提示接收端应用程序立刻从 TCP缓冲区把数据读走
RST: 对方要求重新建立连接; 把携带RST标识的称为复位报文段
SYN: 请求建立连接; 把携带SYN标识的称为同步报文段
FIN: 通知对方, 本端要关闭了, 称携带FIN标识的为结束报文段
ICMP错误报告
ICMP 错误消息报告网络错误，例如目的地不可达、超时或分段问题。这些消息对于具有无连接通信模型的用户数据报协议 (UDP) 尤其重要。
UDP 不提供可靠、有序的数据包传输。发送 UDP 数据包时，数据包可能会丢失，也可能在传送时出现校验和错误等故障。如果发生这种情况，接收方会将 ICMP 错误报告消息发回给发送方，以通知该问题。
